电子控制器作为火箭、飞机、高铁等的“大脑”，需要随时保持“冷静”：在设备高负荷运行过程中，各电子元件器需要保持在合适的工作温度以保障良好的工作性能。主板上的数百个电子元器件，要足够靠近水冷板以获取足够的冷却效果，但又不能离太紧，以免产生干涉。考虑到各零部件的制造偏差和装配偏差，如何保证电子元件器和水冷板之间的恰当距离，是一道摆在工程师面前的难题。借助专业的公差仿真软件DTAS 3D，在设计前期可以判断是否会因制造和装配偏差影响到该关键性能。但在公差分析过程中，又有一个难题摆在工程师面前：数百个电子元器件既要和主板建立装配，又要和水冷板建立测量，建模工作量巨大，且繁琐无比，要花费10-15天时间才能完成！怎么办？请AI来助力！通过以下案例，我们将展示DTAS 3D软件如何自动创建公差仿真模型，提升大家对AI自主绘图的结识与详细了解。四溢基本知识精美决不等待，尽早深造吧！
PART1模型准备

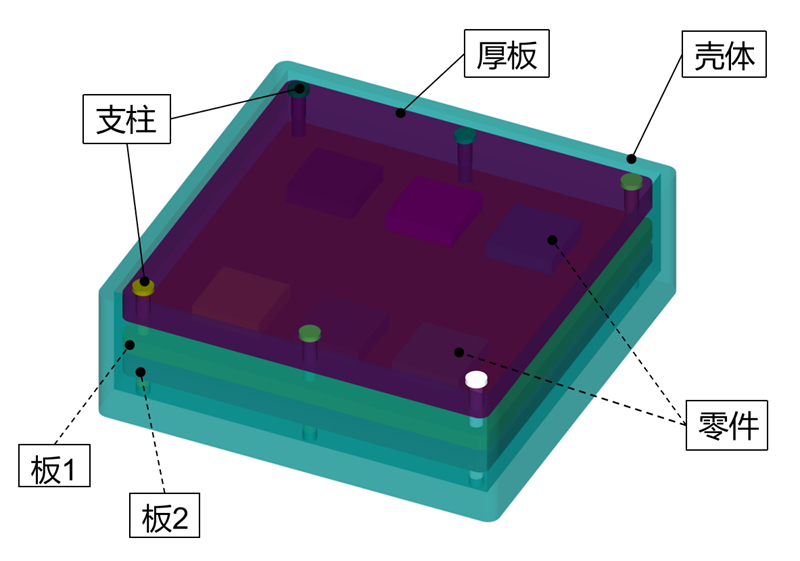

本文案例的模型为电控箱，如上图，由壳体、支柱、厚板、板1、板2、零件组成，其中零件分别装配在板1、板2上，当电控箱体工作时，零件需要保持良好的散热性能，故必须要保持零件与厚板和壳体之间的间隙要求。所以要解决的问题是在当前的公差和制造工艺下，零件与厚板和零件与壳体之间的间隙是否满足在0.7mm—0.9mm之间？
经简化：本案例需要分析的零件为12个，所创建的公差仿真模型由16个装配、265个特征、24个测量、65个公差组成。由熟练的工程师完成所需要的时间为数个小时。但是通常的电控箱模型零件数量为几百个，故完成一个常规的电控箱公差仿真分析需要几天或者几周，且过程复杂、繁琐、重复。但是，在DTAS3D自动的设计作用这个案子例的公差模拟仿真模板行在5分钟的时间以內完毕，几千个机件的模板行在四十多一些第二是钟以內完毕。

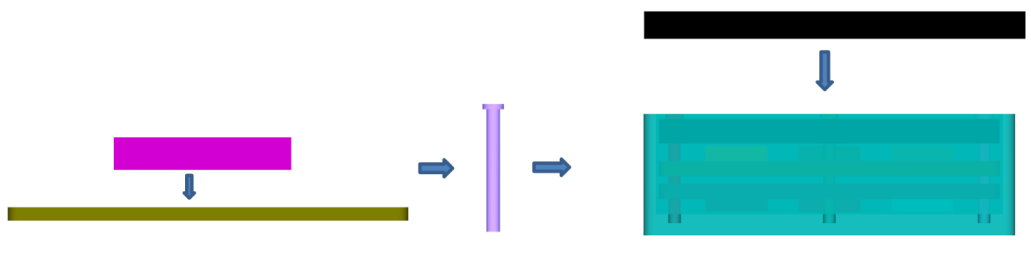

装配工艺流程

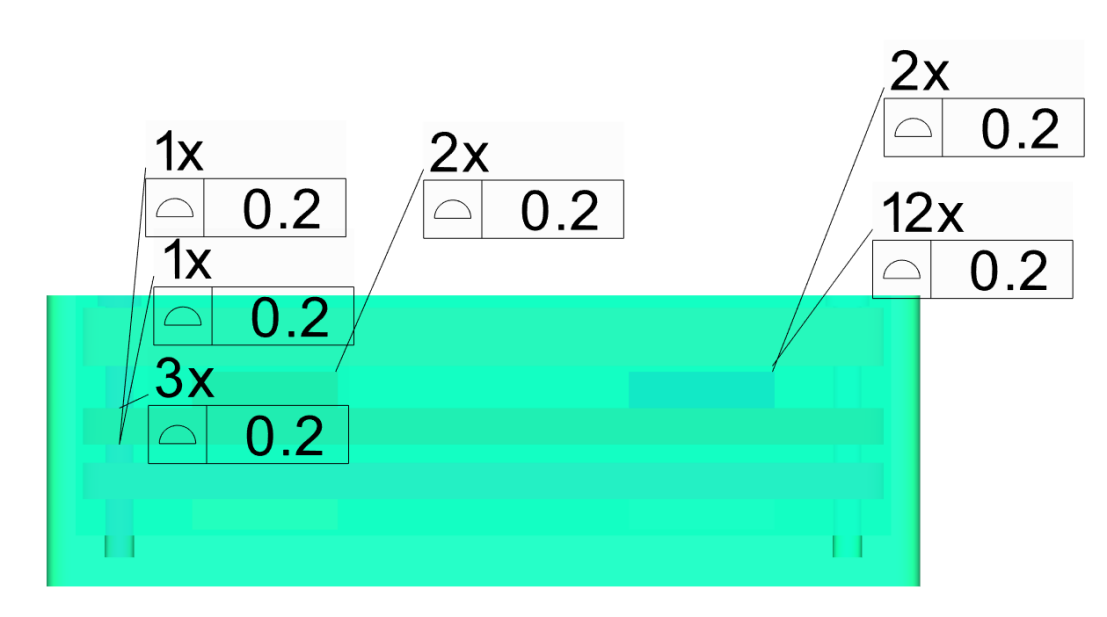

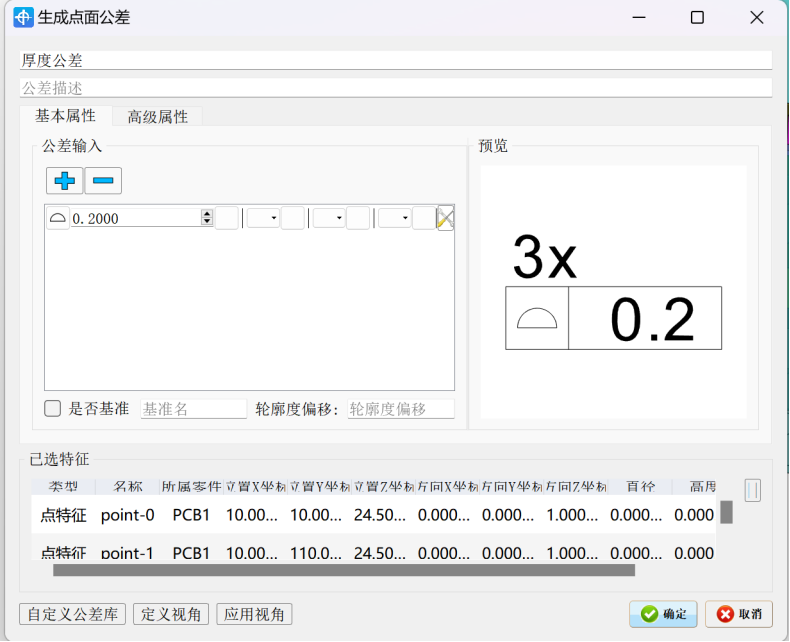

零件公差
测量目标
PART2 自动建模步骤
启动自动建模

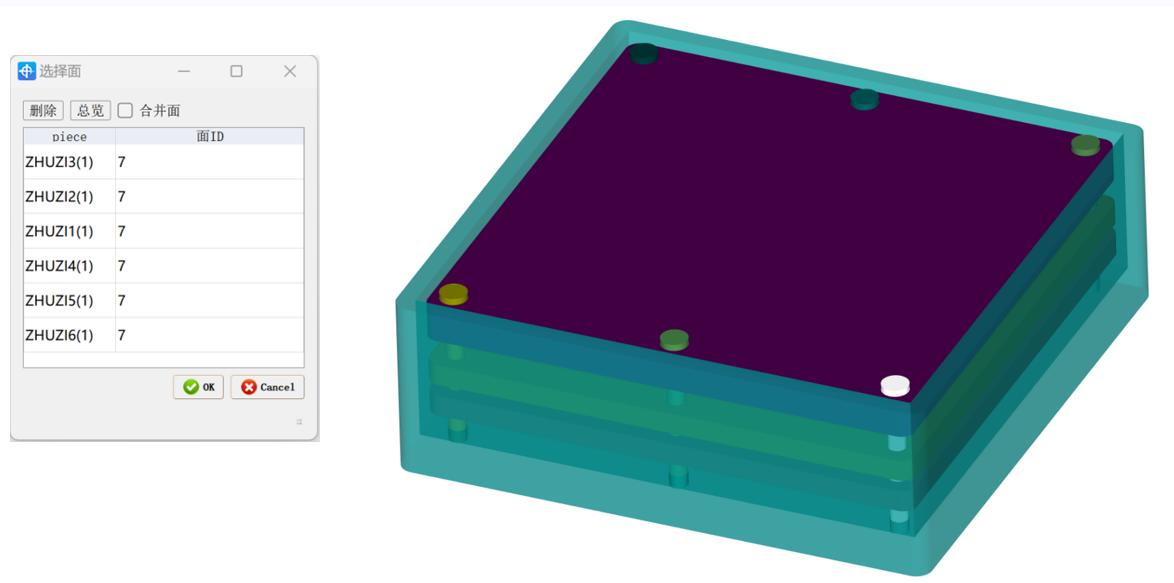

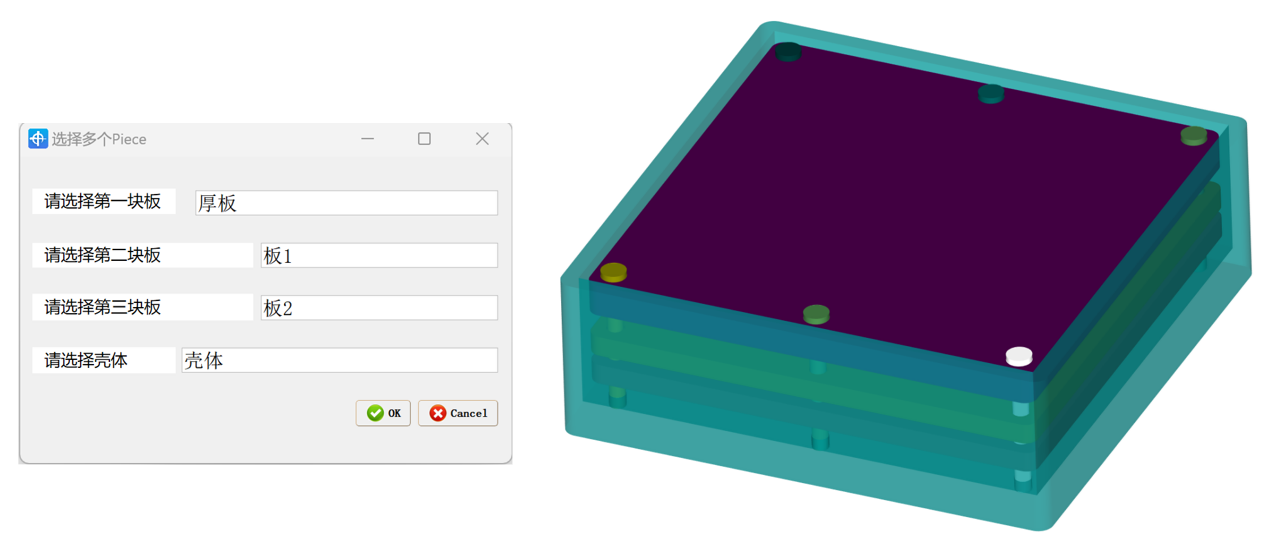

工作步骤一：选定 装配图体中的其主要产品
工作步骤二：选加装体中的支柱产业

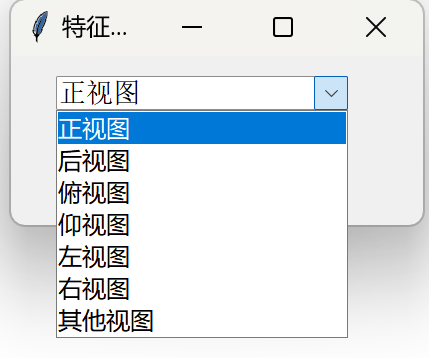

方法流程三：判定地理平面坐标

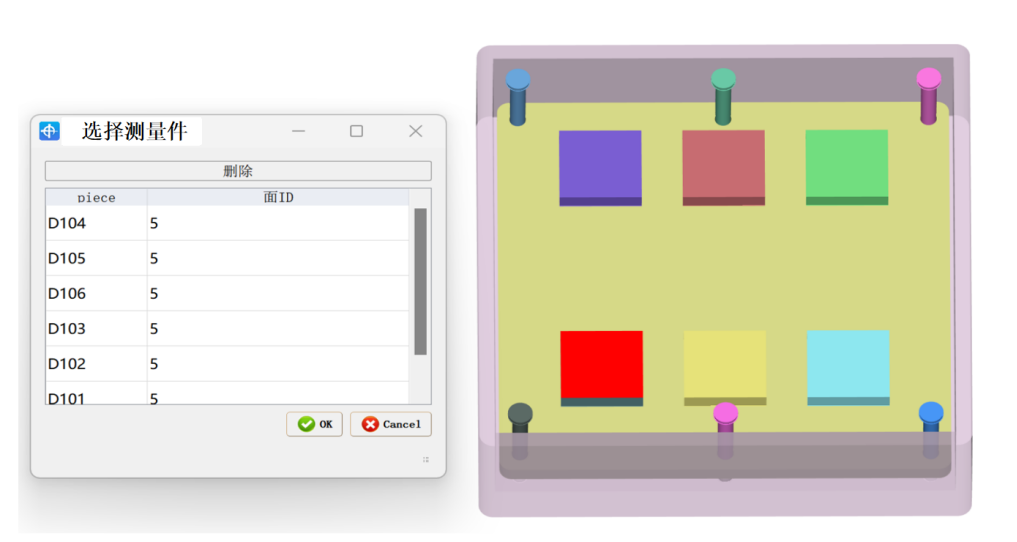

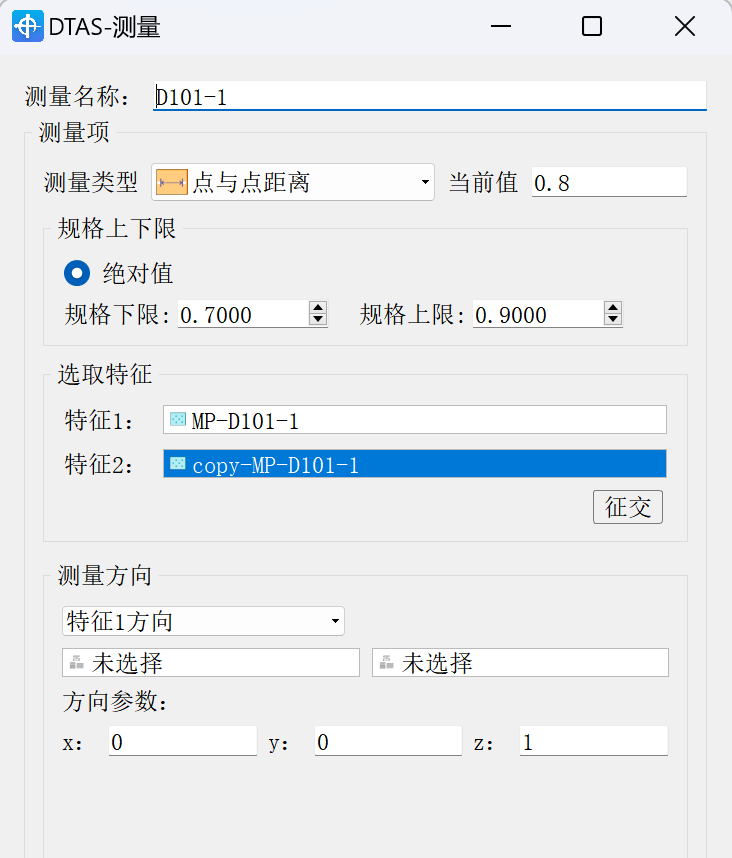

步数四：使用估测件
建模完成
顾客能够上面简单化的操作使用后，有关于基本特征、公差、自动装配、测定都就已经 确立，能够会直接递交估算。

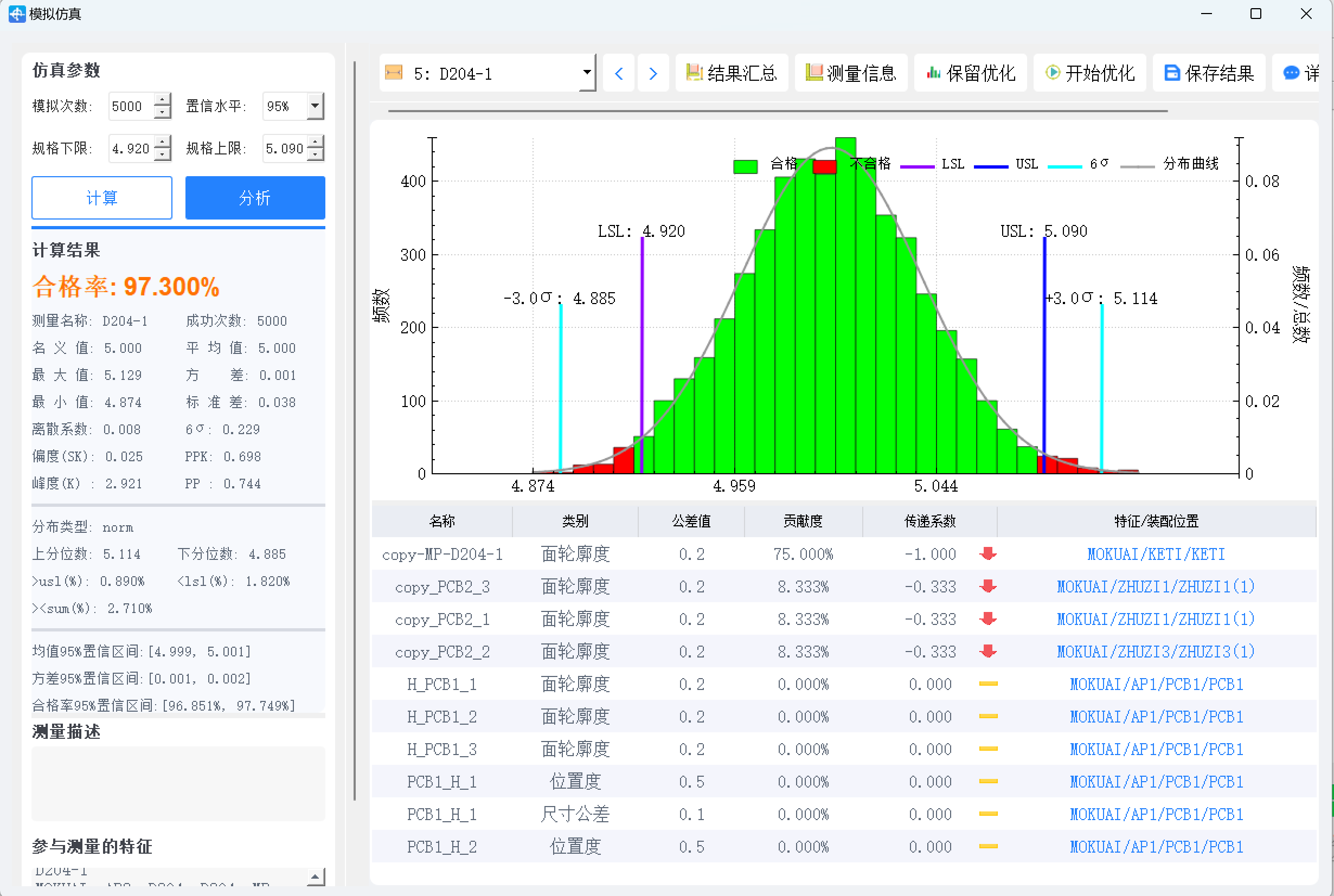

计算结果
PART3 结果演示
DTAS 3D通过AI自动化建模功能实现公差仿真分析模型的自动建立。将手动建立特征、建立装配、赋值公差、建立测量来完成公差仿真分析模型建立的过程，变为自动完成公差仿真分析模型建立，建模过程省时省力，高效快捷，提高建模效率80%，解放工程师！！！
